In diesem Projekt erstelle ich die Unterlagen für eine Ausschreibung und nutze dafür Laserscanndaten als zentrale Datengrundlage. Ziel ist es, die Bestandsaufnahme so vollständig und präzise wie möglich digital zu erfassen, um Mengenermittlungen, Bauteilbeschreibungen und Dokumentationen direkt aus dem digitalen Bestand ableiten zu können. Anstelle manueller Nachmessungen oder der alleinigen Nutzung älterer Bestandspläne verwende ich die Punktwolke als verlässliche Basis für die technische Beschreibung des Bestands.
Für die Datenerfassung war nur ein einziger Vor Ort Termin erforderlich. Während dieses Termins habe ich das Gebäude mit einem terrestrischen Laserscanner aufgenommen und gleichzeitig Panoramafotos erstellt. Durch die systematische Aufnahme aller relevanten Standorte entstand eine vollständige Datengrundlage: eine dichte Punktwolke und begleitende fotografische Aufnahmen. Nach Abschluss des Scans lagen alle benötigten Bestandsinformationen zentral vor, sodass weitere Begehungen in der Regel nicht notwendig waren.
Die Punktwolke bildet die geometrische Grundlage meiner Arbeit. Beim Scannen werden Millionen einzelner Messpunkte erfasst, die zusammen ein detailliertes Abbild der vorhandenen Geometrie ergeben. Die Messgenauigkeit hängt von Gerät und Einstellungen ab; in praxisüblichen Anwendungen liegen die Genauigkeiten im Millimeterbereich, sodass Flächen, Längen und Volumina mit hoher Verlässlichkeit bestimmt werden können.

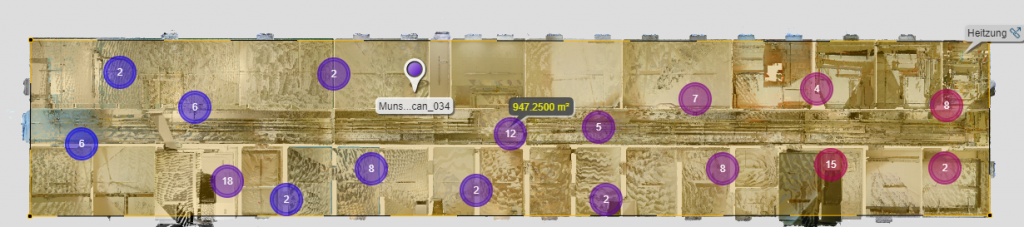

Aus der Punktwolke lassen sich direkt geometrische Größen ableiten. Ich messe Flächen für Bodenbeläge, Wandflächen für Putz- oder Anstrichmengen, Längen für Leibungen und Laibungen sowie Volumina für Hohlräume oder Füllmassen. Die Punktwolke zeigt zudem reale Abweichungen und Unebenheiten im Bestand, die bei manuellen Messungen leicht übersehen werden können. Diese Detailtreue ist für die Mengenermittlung und die spätere Nachvollziehbarkeit der Ausschreibungsunterlagen von zentraler Bedeutung.
Die Qualität der Auswertung hängt von der Dichte und der Vollständigkeit der Punktwolke ab. Deshalb achte ich bereits beim Scannen auf geeignete Standorte, ausreichende Überlappung und geeignete Auflösung. Nach der Erfassung führe ich eine Qualitätskontrolle durch: Ich prüfe Referenzpunkte, Sichtbarkeiten und die Konsistenz zwischen einzelnen Scans. Nur mit einer sauberen Punktwolke lassen sich belastbare Massen und präzise Geometrien ableiten.

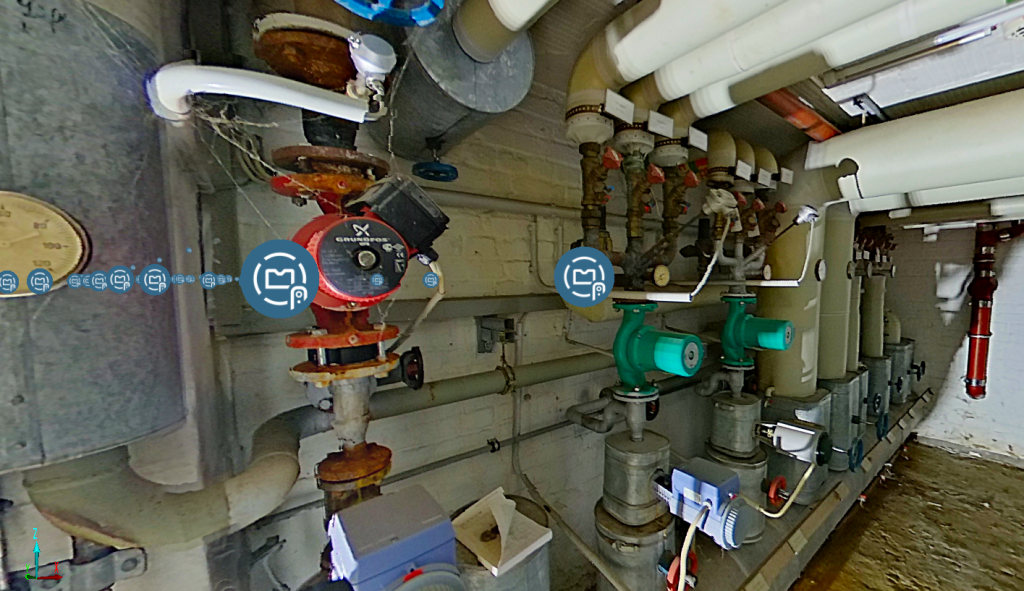

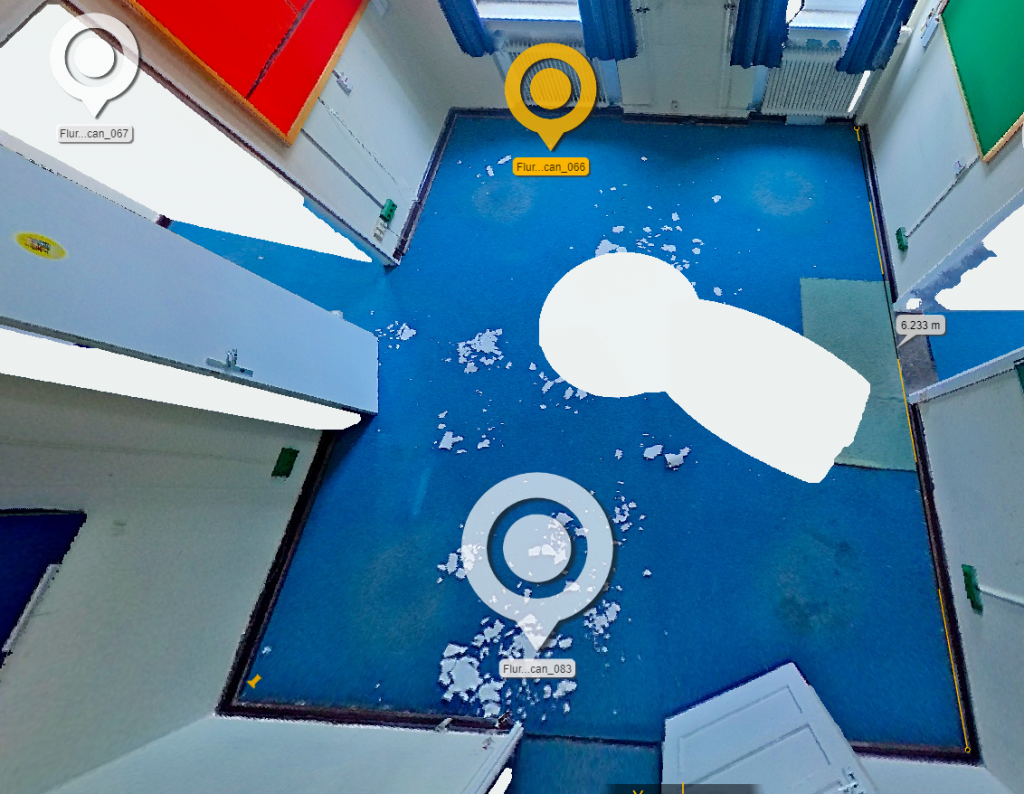

Die Punktwolke enthält bereits viele Informationen über Leitungsführungen, Installationen und Bauteile, sofern der Scan sauber durchgeführt wurde. Panoramafotos ergänzen diese geometrischen Daten um visuelle Details. Sie erleichtern die eindeutige Zuordnung von Materialien, Oberflächen und technischen Details, die in der Punktwolke zwar geometrisch vorhanden sind, aber visuell schwerer zu interpretieren wären.
Insbesondere bei der Identifikation von Typenschildern, Beschriftungen oder spezifischen Geräteinformationen sind die Fotos hilfreich. Während Leitungsführungen, Rohre oder Kanäle oft direkt in der Punktwolke erkennbar sind, liefern die Panoramafotos zusätzliche Hinweise zu Materialarten, Oberflächenzuständen und Herstellerkennzeichnungen. Bei Bedarf extrahiere ich einzelne Bildausschnitte und füge diese als Abbildungen in die Ausschreibungsunterlagen ein, um bestimmte Zustände oder Bauteile anschaulich zu dokumentieren.
Auf Basis der Punktwolke und der ergänzenden Panoramafotos bereite ich die Ausschreibungsunterlagen vor. Zunächst extrahiere ich die relevanten geometrischen Größen aus der Punktwolke: Flächen, Längen und Volumina werden digital berechnet und in Mengenermittlungslisten überführt. Diese Massen sind nachvollziehbar, da sie direkt aus dem digitalen Bestand abgeleitet werden können.
Parallel dazu nutze ich die visuellen Informationen zur präzisen Beschreibung der Bauteile. Materialien und Oberflächen werden anhand der Fotos und der räumlichen Zuordnung in der Punktwolke beschrieben. Wenn erforderlich, füge ich Bildausschnitte als Referenzabbildungen bei, um Ausführungsdetails oder vorhandene Zustände zu veranschaulichen. Alle Angaben in den Unterlagen sind so dokumentiert, dass sie bei Rückfragen überprüfbar sind.
Ein wichtiger Aspekt ist die Nachvollziehbarkeit der Mengenermittlung. Zu jeder relevanten Position dokumentiere ich die Herkunft der Daten: aus welcher Scanaufnahme die Maße stammen, welche Filter oder Schnitte angewendet wurden und welche Annahmen getroffen wurden. Diese Dokumentation erleichtert spätere Prüfungen und reduziert Unsicherheiten in der Angebotsphase.
Die digital vorliegenden Scandaten stelle ich dem Planungsteam zentral zur Verfügung. Punktwolke und Panoramafotos werden in einem gemeinsamen Datenraum abgelegt, sodass alle Beteiligten auf denselben Datenstand zugreifen können. Architekten, Fachplaner und weitere Beteiligte können unabhängig voneinander die für sie relevanten Informationen extrahieren und weiterverarbeiten.
Diese Arbeitsweise unterstützt eine dezentrale und kollaborative Projektorganisation. Während ein Teammitglied Mengenermittlungen durchführt, kann ein anderes Teammitglied Detailpläne erstellen oder technische Anlagen prüfen. Die gemeinsame Datengrundlage reduziert Rückfragen und vermeidet redundante Vor Ort Termine. Zudem bleibt die Konsistenz der Daten über alle Arbeitsschritte hinweg erhalten, da alle auf denselben digitalen Bestand zurückgreifen.
In der Praxis definiere ich Zugriffsrechte und Dateistrukturen, damit die Daten geordnet und nachvollziehbar bleiben. Metadaten zu Scans, Aufnahmedatum und verwendeten Parametern werden dokumentiert. Bei Bedarf erstelle ich kurze Anleitungen, wie bestimmte Auswertungen aus der Punktwolke vorgenommen werden können, damit auch weniger erfahrene Teammitglieder die Daten effizient nutzen können.
Der Einsatz von Laserscanning als Grundlage für Ausschreibungsunterlagen ermöglicht eine präzise und nachvollziehbare Bestandsaufnahme. Die Punktwolke liefert verlässliche geometrische Daten für Mengenermittlungen und die Identifikation von Leitungsführungen und Installationen. Panoramafotos ergänzen diese Informationen visuell und sind besonders nützlich, um Typenschilder oder spezifische Geräteinformationen zu dokumentieren.
Da alle relevanten Informationen digital vorliegen, lassen sich die Daten effizient auswerten, teilen und überprüfen. Die zentrale Bereitstellung der Scandaten unterstützt eine dezentrale, kollaborative Arbeitsweise im Planungsteam und reduziert zusätzliche Vor Ort Termine. Insgesamt bietet die Methode eine belastbare Grundlage für die Erstellung technischer und nachvollziehbarer Ausschreibungsunterlagen.
