Qualitätskontrolle mit Laserscannern – Präzision für moderne Bauprojekte

Die Qualitätskontrolle auf Baustellen und in Industrieanlagen hat sich in den letzten Jahren stark weiterentwickelt. Moderne Laserscanner messen mit einer Genauigkeit im Millimeterbereich und liefern damit eine Datenbasis, die klassische Messmethoden deutlich übertrifft. Durch die Erfassung von Millionen Messpunkten entsteht eine Punktwolke, die den realen Zustand eines Bauwerks vollständig und objektiv abbildet. Diese Daten ermöglichen es, Abweichungen frühzeitig zu erkennen, Fehler zu vermeiden und Bauprozesse effizienter zu gestalten.

Warum Laserscanner so extrem genau messen

Ein Laserscanner sendet pro Sekunde Hunderttausende bis Millionen Laserimpulse aus. Jeder Impuls trifft eine Oberfläche, wird reflektiert und vom Gerät wieder empfangen. Aus der Laufzeit des Lichtes berechnet der Scanner die exakte Entfernung – mit einer Genauigkeit von meist 1 bis 3 Millimetern. Durch die dichte Punktwolke entsteht ein vollständiges 3D-Modell, das selbst kleinste Unebenheiten, Verformungen oder Verschiebungen sichtbar macht.

Analyse der Punktwolke: Ebenheitsprüfung und Best-Fit-Plane

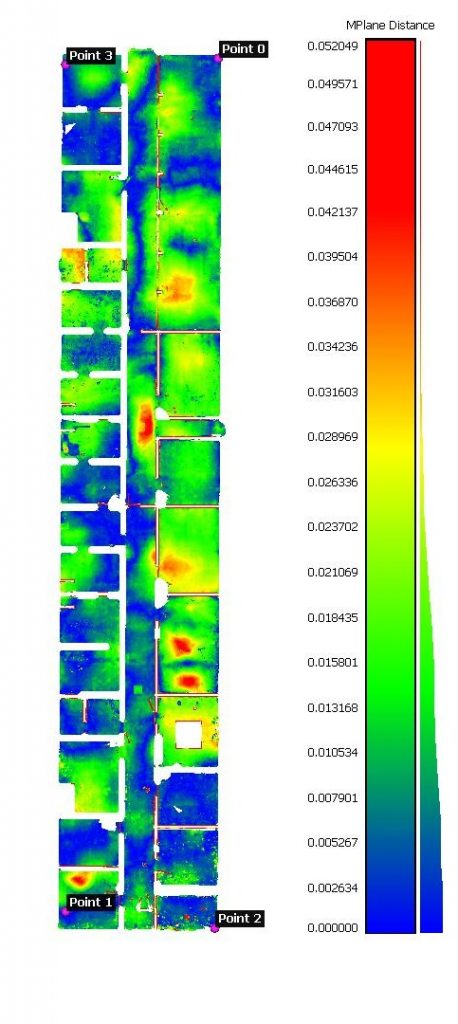

Eine der wichtigsten Anwendungen in der Qualitätskontrolle ist die Ebenheitsanalyse. Dabei wird eine Punktwolke einer Fläche – beispielsweise einer Bodenplatte – mathematisch ausgewertet. Ein häufig genutztes Verfahren ist die Best-Fit-Plane. Die Software berechnet dabei eine ideale Ebene, die sich bestmöglich an die gemessenen Punkte anpasst. Anschließend wird für jeden Punkt die Abweichung zur idealen Ebene berechnet. Das Ergebnis ist eine farbcodierte Darstellung, die zeigt, wo die Fläche zu hoch, zu niedrig oder innerhalb der Toleranz liegt. So lassen sich Unebenheiten, Setzungen oder Ausführungsfehler sofort erkennen.

IFC-Modell und Punktwolke: Abgleich von Planung und Realität

Ein weiterer zentraler Schritt in der Qualitätskontrolle ist der Abgleich zwischen dem geplanten Modell (IFC) und der tatsächlichen Ausführung (Punktwolke). Dazu wird das IFC-Modell in die Auswertesoftware importiert und die Punktwolke exakt darübergelegt. Die Software berechnet automatisch die Abweichungen zwischen geplantem und gebautem Zustand. So lassen sich Bauteile wie Wände, Stützen, Unterzüge oder Maschinenfundamente präzise überprüfen. Abweichungen von nur wenigen Millimetern werden sichtbar – lange bevor sie zu teuren Folgefehlern führen.

Bauteilverschiebungen automatisch erkennen: Heatmaps als Kontrollwerkzeug

Um Abweichungen intuitiv darzustellen, nutzen moderne Systeme farbcodierte Heatmaps. Diese zeigen auf einen Blick, wo ein Bauteil zu weit links oder rechts steht, ob eine Wand geneigt ist oder ob ein Unterzug zu tief hängt. Die Software analysiert die Punktwolke automatisch und weist jeder Stelle eine Farbe zu – von „innerhalb der Toleranz“ bis „kritische Abweichung“. Dadurch lassen sich Bauteilverschiebungen nicht nur erkennen, sondern auch eindeutig dokumentieren und nachvollziehbar kommunizieren.

Fazit

Laserscanner revolutionieren die Qualitätskontrolle im Bauwesen. Dank millimetergenauer Punktwolken, automatischer Ebenheitsanalysen, Best-Fit-Plane-Verfahren und dem Abgleich mit IFC-Modellen lassen sich Fehler frühzeitig erkennen und Bauprozesse deutlich sicherer gestalten. Heatmaps machen Abweichungen intuitiv sichtbar und ermöglichen eine schnelle Bewertung der Ausführung. Für moderne Bauprojekte ist Laserscanning damit ein unverzichtbares Werkzeug – präzise, effizient und absolut zuverlässig.
