Dachaufmaß mit Drohnen
Wie ich ein präzises Dachaufmaß mit einer Vermessungs‑ und Inspektionsdrohne erstelle
Ein exaktes Dachaufmaß ist die Grundlage für viele Entscheidungen im Bau‑ und Sanierungsbereich. Egal ob es um eine Dachsanierung, eine energetische Modernisierung, eine Schadensanalyse oder die Planung neuer Aufbauten geht – ohne verlässliche Daten bleibt vieles nur Schätzung. Früher bedeutete ein Dachaufmaß: Leitern, Gerüste, Zollstock, viel Zeit und nicht selten ein gewisses Risiko. Heute lässt sich dieser Prozess deutlich effizienter, sicherer und genauer durchführen – mit einer Vermessungs‑ und Inspektionsdrohne.
In diesem Artikel beschreibe ich Schritt für Schritt, wie ich in Bielefeld ein Dachaufmaß erstelle: vom Drohnenflug über die Bildauswertung bis hin zum fertigen 3D‑Modell und der Orthoprojektion, die ich anschließend für das eigentliche Aufmaß nutze.

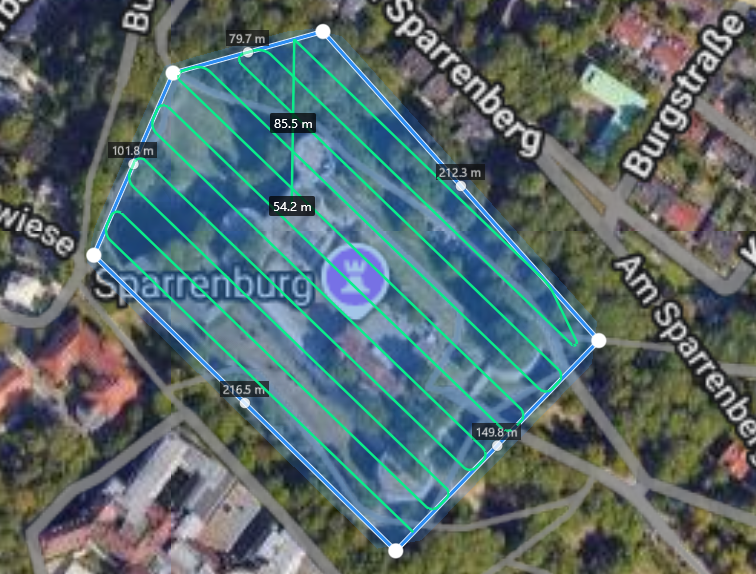

- Vorbereitung und Planung des Drohnenflugs
Bevor die Drohne überhaupt abhebt, steht eine kurze Planung an. Ich prüfe die Lage des Gebäudes, mögliche Hindernisse, die örtlichen Gegebenheiten und die rechtlichen Rahmenbedingungen. Dazu gehört auch, ob sich das Objekt in einer Flugverbotszone befindet oder ob besondere Genehmigungen erforderlich sind.
Für ein präzises Dachaufmaß ist es wichtig, das Gebäude aus möglichst vielen Perspektiven zu erfassen. Das bedeutet: nicht nur von oben, sondern auch aus schrägen Winkeln, aus unterschiedlichen Höhen und aus verschiedenen Entfernungen. Je vielfältiger die Blickwinkel, desto besser lässt sich später ein vollständiges 3D‑Modell erzeugen.
Der Drohnenflug: Überflug und Umrundung des Gebäudes
Wenn alles vorbereitet ist, starte ich die Drohne und beginne mit dem eigentlichen Flug. Dabei arbeite ich in zwei Phasen:
Phase 1: Überflug
Ich fliege die Drohne in einer gleichmäßigen Höhe über das Gebäude und nehme Fotos aus der Draufsicht auf. Diese senkrechten Aufnahmen sind besonders wichtig für die spätere Orthoprojektion, da sie eine verzerrungsfreie Darstellung ermöglichen.
Phase 2: Umrundung
Anschließend fliege ich das Gebäude aus verschiedenen Winkeln ab. Die Drohne bewegt sich dabei in mehreren Höhenstufen um das Haus herum. So entstehen schräge Aufnahmen, die die Dachkanten, Gauben, Schornsteine, Dachfenster und Fassadenbereiche erfassen.
Diese Kombination aus senkrechten und schrägen Bildern sorgt dafür, dass später keine Lücken im Modell entstehen.
Am Ende des Fluges habe ich in der Regel rund 350 hochauflösende Fotos – genug Material, um ein detailliertes 3D‑Modell zu erzeugen.

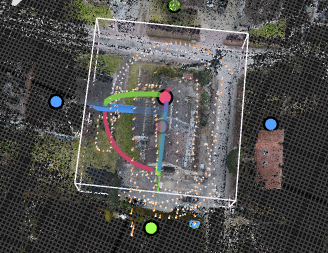

- Bildausrichtung am Computer: Die Grundlage für das Modell
Nach dem Flug übertrage ich alle Bilder auf den Computer und lade sie in eine Photogrammetrie‑Software. Dort beginnt der erste wichtige Schritt: die Ausrichtung der Fotos.
Die Software erkennt automatisch gemeinsame Punkte auf den Bildern – Dachziegel, Kanten, Strukturen, Schattenverläufe – und berechnet daraus die exakte Position der Kamera zum Zeitpunkt der Aufnahme. Dieser Prozess wird auch „Alignment“ genannt.
Das Ergebnis ist eine sparse point cloud, also eine grobe Punktwolke, die bereits die Grundform des Gebäudes erkennen lässt. Sie dient als Basis für alle weiteren Schritte.

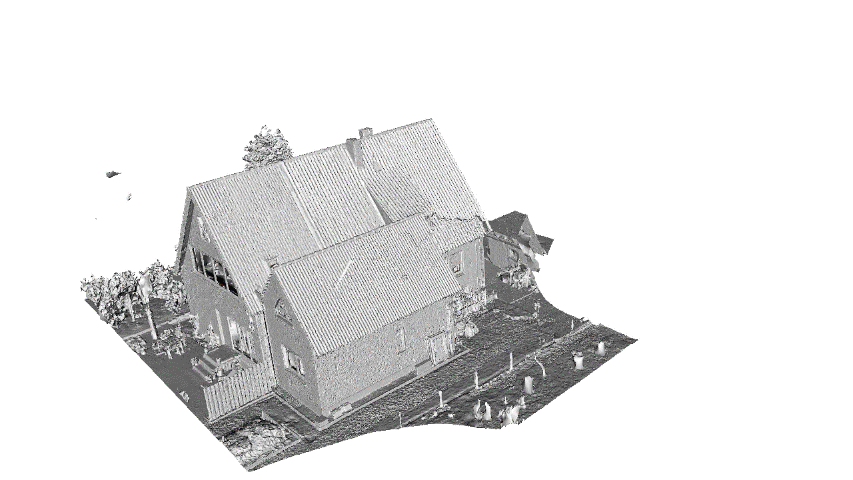

Erstellung des 3D‑Mesh-Modells
Nach der Ausrichtung der Bilder folgt der nächste große Schritt: die Erstellung des 3D‑Mesh-Modells.
Ein Mesh besteht aus vielen kleinen Dreiecken, die zusammen die Oberfläche des Gebäudes bilden. Man kann es sich wie ein digitales Drahtgitter vorstellen, das sich über das Objekt legt. In dieser Phase hat das Modell noch keine Farben – es zeigt lediglich die Form, die Geometrie und die Struktur des Daches.
Dieses Mesh ist extrem wichtig, denn es bildet die Grundlage für alle späteren Messungen. Je dichter und sauberer das Mesh, desto genauer das Aufmaß.

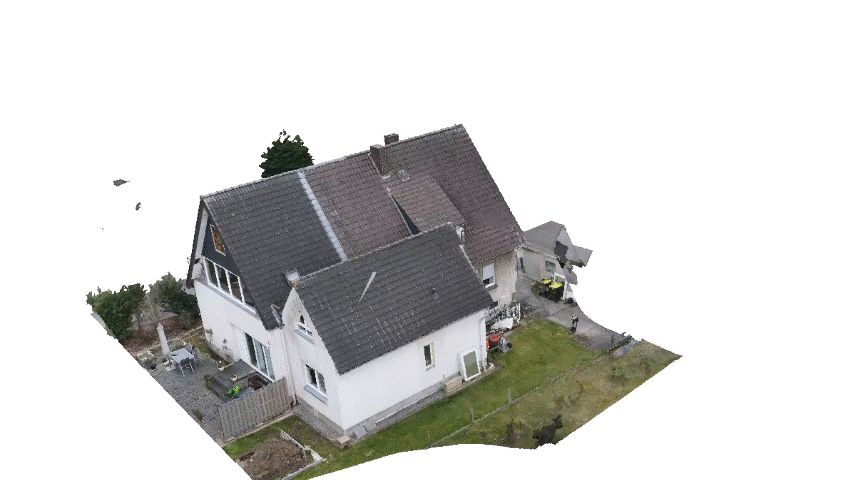

- Texturierung: Das Modell erhält sein realistisches Aussehen
Ein Drahtgittermodell ist technisch wertvoll, aber optisch wenig aussagekräftig. Deshalb folgt als nächstes die Texturierung.
Dabei werden die Originalfotos auf das Mesh projiziert. Die Software berechnet automatisch, welches Foto an welcher Stelle die beste Darstellung liefert. So entsteht ein fotorealistisches 3D‑Modell, das nicht nur geometrisch korrekt ist, sondern auch visuell dem echten Gebäude entspricht.
Diese Texturierung ist besonders hilfreich, wenn es um:
- Schadensanalysen
- Materialzustände
- Dachziegeltypen
- Verschmutzungen
- Moosbewuchs
- Risse oder Undichtigkeiten
geht. Man kann das Modell drehen, zoomen und aus jeder Perspektive betrachten – ohne jemals auf das Dach steigen zu müssen.
Erstellung der Orthoprojektion: Verzerrungsfreie Draufsicht
Sobald das 3D‑Modell fertig ist, erstelle ich eine Orthoprojektion.
Eine Orthoprojektion ist eine verzerrungsfreie Draufsicht, die sich perfekt für technische Messungen eignet. Im Gegensatz zu normalen Fotos gibt es hier keine perspektivischen Verzerrungen. Jede Linie ist maßstabsgerecht, jede Fläche entspricht ihrer tatsächlichen Größe.
Die Software berechnet diese Ansicht direkt aus dem 3D‑Modell. Das Ergebnis ist eine Art digitaler Lageplan des Daches – gestochen scharf, maßstabsgetreu und vollständig.

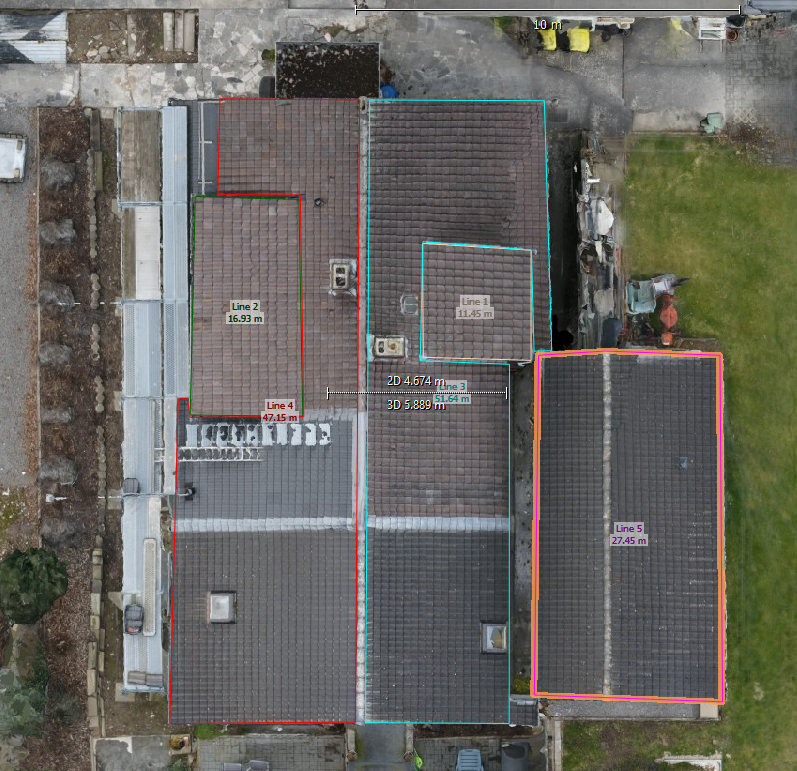

Das eigentliche Aufmaß: Flächen, Distanzen und Höhen messen
Mit der Orthoprojektion und dem 3D‑Modell kann ich nun das eigentliche Aufmaß erstellen. Die Software ermöglicht es, direkt im Modell zu messen:
Flächen
Ich kann Dachflächen exakt bestimmen – egal ob es sich um einfache Satteldächer oder komplexe Dachformen mit Gauben, Kehlen und Graten handelt.
Distanzen
Kantenlängen, Abstände zwischen Bauteilen, Trauflängen, Firsthöhen – alles lässt sich präzise messen.

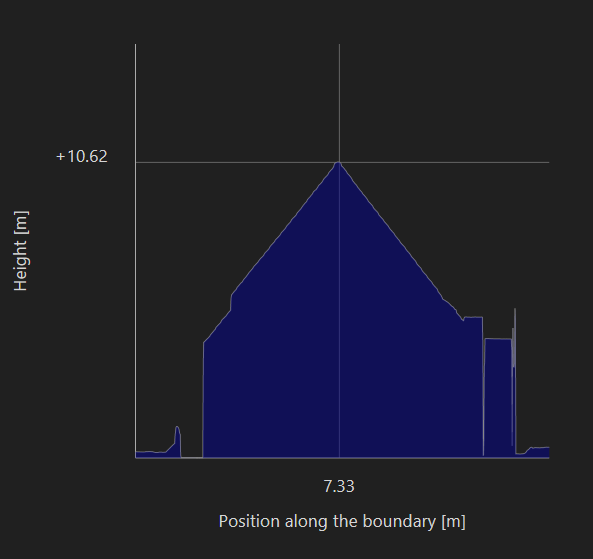

Höhen
Durch das 3D‑Modell kann ich auch Höhenunterschiede, Neigungen und Dachwinkel bestimmen.
Volumen
Bei Bedarf lassen sich sogar Volumenberechnungen durchführen, etwa für Aufbauten oder Dachaufstockungen.
Das Ergebnis ist ein vollständiges, digitales Dachaufmaß, das deutlich genauer ist als klassische Messmethoden – und das ohne Risiko, ohne Gerüst und ohne Zeitverlust.
- Warum diese Methode so zuverlässig ist
Die Kombination aus Drohnenaufnahmen, Photogrammetrie und 3D‑Modellierung bietet mehrere Vorteile:
- Hohe Genauigkeit
Moderne Drohnen und Software erreichen Messgenauigkeiten im Zentimeterbereich.
- Sicherheit
Niemand muss mehr auf das Dach steigen.
- Zeitersparnis
Ein kompletter Flug dauert oft weniger als 20 Minuten.
- Dokumentation
Alle Daten bleiben digital verfügbar und können jederzeit erneut ausgewertet werden.
- Transparenz
Kunden, Planer oder Handwerker können das Modell ansehen und verstehen sofort, worum es geht.
- Nachvollziehbarkeit
Jede Messung lässt sich später reproduzieren.
Einsatzmöglichkeiten eines digitalen Dachaufmaßes
Ein solches Aufmaß ist nicht nur für Dachdecker interessant. Es wird genutzt für:
- Sanierungsplanung
- Energieberatung
- PV‑Planung
- Versicherungsdokumentation
- Schadensgutachten
- Bauanträge
- Bestandsdokumentation
- 3D‑Visualisierungen
- BIM‑Modelle
Die Daten sind vielseitig einsetzbar und können problemlos exportiert oder weiterverarbeitet werden.
Benötigen Sie ein Aufmaß von Komplexen Dachflächen Kontaktieren sie uns.
